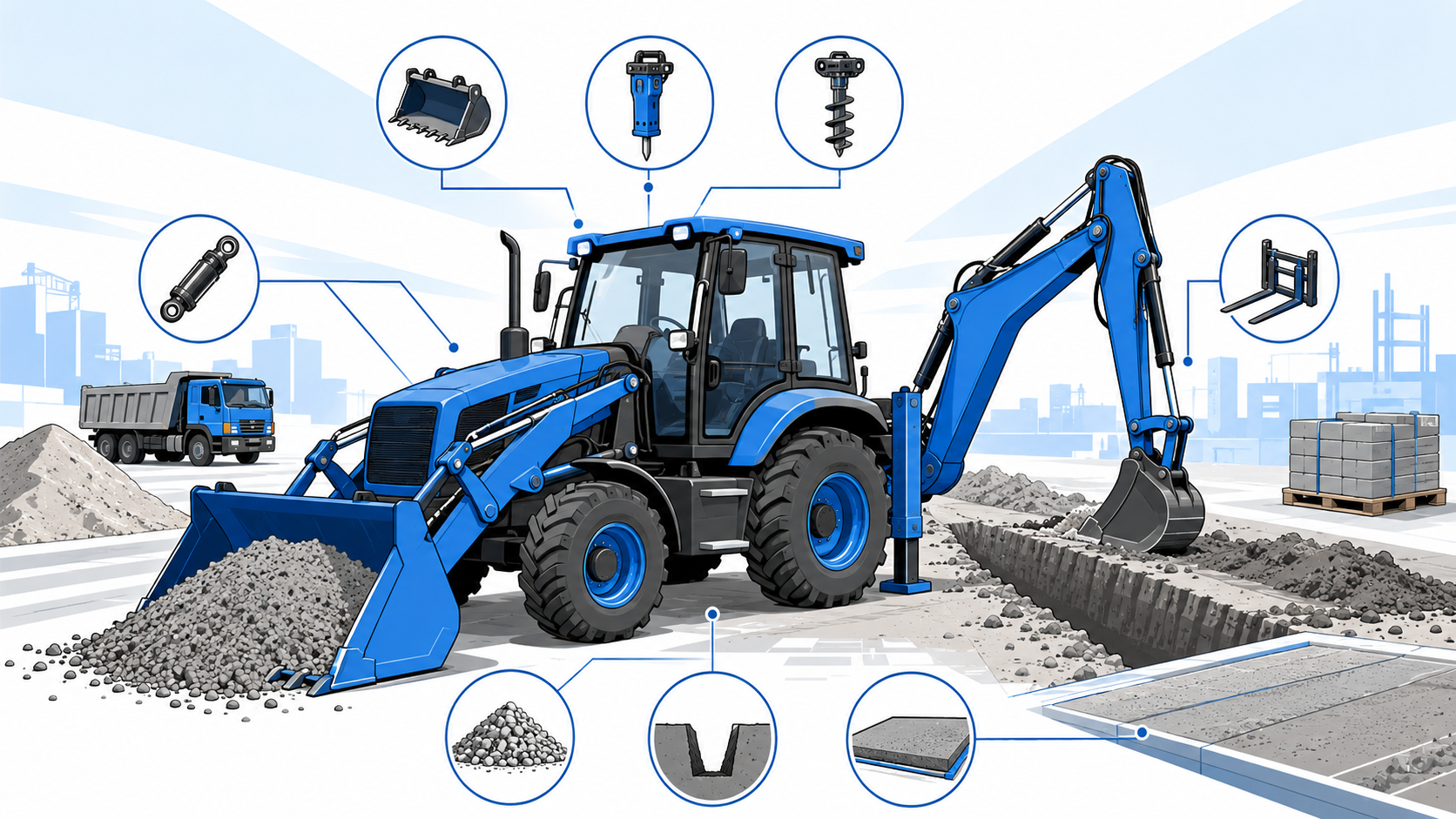

Экскаватор-погрузчик относят к универсальной спецтехнике, поскольку он совмещает функции землеройной и погрузочной машины. Задним рабочим оборудованием техника разрабатывает грунт, роет траншеи и приямки, а передним ковшом подбирает, перемещает и загружает материалы. После завершения земляных работ этой же машиной можно выполнить обратную засыпку, разровнять грунт и подготовить площадку. Такая компоновка сокращает количество техники на объекте, когда разные операции выполняются последовательно.
Что такое экскаватор-погрузчик
Экскаватор-погрузчик объединяет землеройную и погрузочную функции. Его рабочий цикл строится на последовательном использовании заднего и переднего оборудования.
Определение экскаватора-погрузчика
Экскаватор-погрузчик — это самоходная колёсная или гусеничная машина, конструкция которой предусматривает переднее погрузочное и заднее экскаваторное оборудование. Техника предназначена для земляных, погрузочных, планировочных и вспомогательных работ. Она может разрабатывать грунт, перемещать сыпучие материалы, загружать транспорт, выполнять обратную засыпку и подготавливать поверхность площадки без привлечения отдельной машины для каждой операции.
Как работает экскаватор-погрузчик
Рабочий цикл начинается с перемещения машины к участку и выбора устойчивого положения. Перед копанием колёсную модель ставят на стояночный тормоз, опускают передний ковш и выдвижные опоры в соответствии с инструкцией производителя. Оператор разворачивается к заднему оборудованию и разрабатывает грунт. После завершения копания стрелу переводят в безопасное положение, опоры поднимают и при необходимости переставляют машину. Затем передним ковшом грунт подбирают, перемещают, загружают или используют для обратной засыпки.
Устройство экскаватора-погрузчика
Производительность экскаватора-погрузчика определяется совместной работой шасси, силовой установки, трансмиссии, гидравлической системы и установленного рабочего оборудования.
Шасси, двигатель и трансмиссия
Основу машины составляет рама, на которой размещены силовая установка, кабина, мосты или гусеничная ходовая часть и рабочее оборудование. Большинство моделей оснащается дизельным двигателем, который приводит трансмиссию и гидравлический насос, хотя существуют машины с альтернативными силовыми установками. Тип привода и трансмиссии влияет на тяговые возможности, а дорожный просвет — на проходимость. Радиус поворота зависит прежде всего от колёсной базы, геометрии рулевого управления, размера шин и наличия управления всеми колёсами.
Гидравлическая система
Гидравлическая система передаёт энергию от двигателя рабочим органам. В неё входят насос, распределители, гидроцилиндры, трубопроводы, бак и рабочая жидкость. Насос создаёт поток, распределители направляют его к нужным исполнительным механизмам, а гидроцилиндры перемещают стрелу, рукоять, ковш и опоры. При прочих равных давление определяет доступное усилие, а расход жидкости — потенциальную скорость движения. Фактическая производительность зависит также от размеров цилиндров, кинематики оборудования и схемы управления потоком.
Переднее погрузочное оборудование
Переднее погрузочное оборудование состоит из подъёмной стрелы, рычажного механизма, гидроцилиндров и ковша. С его помощью машина набирает сыпучий материал, поднимает его, перемещает по площадке, загружает транспорт и разравнивает поверхность. Стандартный ковш применяется для погрузки и черновой планировки. Многофункциональный ковш может раскрываться, захватывать материал, выполнять обратную засыпку и работать как отвал, если такая функция предусмотрена его конструкцией.
Заднее экскаваторное оборудование и опоры
Заднее оборудование включает стрелу, рукоять, ковш и поворотный механизм. Стрела поднимает и опускает рабочую группу, рукоять изменяет вылет и глубину копания, а ковш отделяет грунт от массива и удерживает его при переносе. Поворотный механизм перемещает оборудование поперёк продольной оси машины. Телескопическая рукоять увеличивает глубину и рабочий вылет, но при полном выдвижении доступное усилие и грузоподъёмность могут снижаться. На колёсных моделях устойчивость при копании обеспечивают передний ковш и выдвижные опоры. Порядок стабилизации гусеничных машин зависит от их конструкции.
Кабина и органы управления
В кабине устанавливают поворотное кресло, чтобы оператор мог работать с передним и задним оборудованием. Управление выполняется рычагами или джойстиками, а приборная панель показывает состояние основных систем. Обзорность улучшают зеркала и камеры, а звуковая сигнализация предупреждает людей о движении машины. Сертифицированные конструкции ROPS и FOPS предназначены для сохранения защитного пространства при опрокидывании и падении предметов. Их наличие и уровень защиты проверяют по комплектации конкретной модели.
Какие бывают экскаваторы-погрузчики
Экскаваторы-погрузчики различаются по конструкции шасси, размеру колёс, типу привода, рулевому управлению и устройству заднего рабочего оборудования.
На специализированном и тракторном шасси
Заводской экскаватор-погрузчик изначально проектируется для совместной работы переднего и заднего оборудования. Его рама, гидросистема, развесовка и рабочее место оператора рассчитаны на соответствующие нагрузки. Отдельную группу составляют тракторы и погрузчики, на которые устанавливают навесные погрузочные и экскаваторные модули. По конструкции, производительности и классификации такая техника может отличаться от специализированных моделей, поэтому сравнивать её нужно по характеристикам конкретных машин, а не только по типу базового шасси.
С равными и разными по размеру колёсами
У равноколёсных моделей передние и задние колёса имеют сопоставимый диаметр. Такая компоновка может улучшать проходимость и распределение тяги, если сочетается с полным приводом и подходящими шинами. У разноколёсных машин задние колёса крупнее передних, а управление обычно выполняется передней осью. При этом фактические дорожный просвет, сцепление и радиус поворота зависят не только от размера колёс, но и от шин, колёсной базы, привода, углов поворота и конструкции рулевой системы.
По типу привода и рулевого управления
Экскаваторы-погрузчики оснащаются задним или полным приводом. Полный привод повышает тяговые возможности на рыхлом, влажном и скользком основании, но не компенсирует недостаточную несущую способность грунта и не отменяет ограничений по уклону. Управление может осуществляться передними либо всеми колёсами. У отдельных моделей предусмотрен согласованный поворот осей для уменьшения радиуса разворота и «крабовый ход», при котором передние и задние колёса поворачиваются в одну сторону и машина смещается по диагонали.
По конструкции задней стрелы
Задняя стрела может поворачиваться вокруг центральной оси либо перемещаться вбок по направляющей. Центральная конструкция формирует симметричную рабочую зону относительно машины. Боковое смещение позволяет разрабатывать грунт вдоль стен и ограждений, а также точнее позиционировать ковш на трассах инженерных сетей без частой перестановки шасси. Допустимые расстояния до коммуникаций при этом определяются проектом и требованиями безопасности. Стандартная рукоять имеет фиксированную длину, телескопическая увеличивает глубину и вылет.
По размерам и производительности
По габаритам и рабочим возможностям можно условно выделить компактные, стандартные и модели повышенной производительности. Единых границ между этими группами нет. Сравнивать технику следует по эксплуатационной массе, мощности, глубине и вылету копания, параметрам переднего оборудования, транспортным габаритам и производительности гидросистемы.
Преимущества и недостатки экскаватора-погрузчика
Практическая ценность машины зависит от характера работ, размеров площадки и соотношения землеройных и погрузочных операций.
Основные преимущества
Главное преимущество экскаватора-погрузчика — совмещение нескольких последовательных операций в одной машине. Техника может выкопать траншею, переместить грунт, загрузить его в транспорт, выполнить обратную засыпку и разровнять площадку. Это позволяет сократить количество машин и операторов на объекте. Колёсные модели могут самостоятельно перемещаться между близкими участками, если дорожная комплектация и действующие требования допускают такое движение. Сменные рабочие органы расширяют перечень задач. Для стеснённых площадок модель подбирают по ширине, радиусу поворота, габариту опор и конструкции задней стрелы.
Недостатки и ограничения
При постоянном выполнении одной профильной операции экскаватор-погрузчик может уступать специализированной технике по производительности, устойчивости и удобству рабочего цикла. Экскаватор сопоставимого или более тяжёлого класса может эффективнее разрабатывать большие объёмы грунта, а фронтальный погрузчик рассчитан на повторяющиеся циклы набора и разгрузки материала. Возможности комбинированной машины ограничиваются массой, рабочей геометрией, устойчивостью, характеристиками гидросистемы и допустимой нагрузкой на оборудование. В основном рабочем цикле копание и погрузка выполняются последовательно.
Для чего нужен экскаватор-погрузчик
Экскаватор-погрузчик применяют на объектах, где нужно последовательно разрабатывать грунт, перемещать материалы, планировать площадку и выполнять вспомогательные работы.
Земляные работы
Задним ковшом экскаватор-погрузчик роет траншеи под трубопроводы и кабельные линии, устраивает канавы, приямки, дренажные выемки и небольшие котлованы. Машину используют при вскрытии коммуникаций, разработке грунта и подготовке основания. После завершения работ передним ковшом выполняют обратную засыпку и предварительное выравнивание участка. Стандартный ковш подходит не для всех условий: плотный грунт рыхлят, асфальт и бетон разрушают гидромолотом, а промёрзшие или каменистые слои требуют специального оборудования либо предварительной подготовки.
Погрузка и планировка материалов
Передним ковшом машина набирает песок, щебень, грунт, снег и строительный мусор, перемещает их по площадке и загружает в транспорт. Оборудование также применяют для обратной засыпки траншей, распределения материала и черновой планировки поверхности. Изменяя положение ковша, оператор формирует профиль участка и разравнивает насыпи. Экскаватор-погрузчик подходит для коротких рабочих циклов внутри объекта, но не заменяет самосвал: перевозка материала на значительные расстояния в ковше неэффективна и может быть ограничена требованиями производителя.
Дорожные и коммунальные работы
В дорожном и коммунальном хозяйстве экскаватор-погрузчик используют при ремонте покрытий, подготовке обочин, устройстве кюветов, вскрытии асфальта и обслуживании инженерных сетей. С отвалом, щёткой или снеговым ковшом машина расчищает проезды и территории. Колёсное шасси позволяет перемещаться между близкими участками, если маршрут и дорожная комплектация это допускают, поэтому техника подходит для последовательного выполнения работ на нескольких городских объектах.
Строительство, промышленность и сельское хозяйство
На стройплощадке машина разрабатывает грунт, перемещает материалы, выполняет обратную засыпку и участвует в благоустройстве. На складах и промышленных территориях она расчищает площадки и работает с сыпучими грузами. В сельском хозяйстве экскаватор-погрузчик применяют для погрузки кормов, удобрений и грунта, очистки канав и обслуживания территории. Базовые операции выполняются ковшами, а работа с паллетами, брёвнами или отверстиями под опоры требует установки совместимых вил, захвата либо гидробура.
Навесное оборудование для экскаватора-погрузчика
Возможности экскаватора-погрузчика зависят не только от конструкции машины, но и от совместимых ковшей, вил, отвалов и других сменных рабочих органов.
Оборудование для передней стрелы
Стандартный фронтальный ковш предназначен для набора, перемещения и погрузки песка, щебня, грунта и других сыпучих материалов. Многофункциональный ковш раскрывается и может применяться для захвата, планировки, обратной засыпки и работы в качестве отвала. Паллетные вилы используют для перемещения поддонов, отвалы — для расчистки и разравнивания, щётки — для уборки твёрдых покрытий. Захваты применяют для веток, отходов и отдельных предметов, а снеговые ковши увеличенного объёма — для расчистки рыхлого снега.
Оборудование для задней стрелы
Для задней стрелы применяют ковши разной ширины и назначения. Траншейный ковш формирует узкие выемки, а планировочный используется для зачистки откосов и выравнивания грунта. Рыхлитель разрушает плотные слои, гидромолот — асфальт, бетон и каменные включения, гидробур создаёт отверстия под опоры и другие конструкции. Гидравлическая виброплита уплотняет грунт в траншеях и на ограниченных участках. Захваты позволяют удерживать брёвна, элементы конструкций и отдельные предметы. Возможность установки каждого рабочего органа зависит от его массы, нагрузки на стрелу, типа крепления и параметров гидросистемы.
Как подобрать оборудование под задачу
Рабочий орган выбирают с учётом материала, размеров рабочей зоны и требуемой операции. Один тип оборудования может иметь несколько размеров и вариантов исполнения, поэтому учитывать нужно не только его назначение, но и совместимость с конкретной моделью машины.
При подборе проверяют массу оборудования, тип и геометрию крепления, допустимую нагрузку на стрелу и наличие подходящего быстросъёмного устройства. Для гидромолота, гидробура, виброплиты и других активных рабочих органов также важны рабочее давление, требуемый расход жидкости и конфигурация вспомогательных гидролиний.
Основные технические характеристики
Характеристики экскаватора-погрузчика оценивают с учётом размеров площадки, свойств грунта, высоты загружаемого транспорта и перечня планируемых операций.
Параметры экскаваторного оборудования
Глубина копания показывает максимальную глубину выемки при заданной конфигурации машины и оборудования. При сравнении моделей нужно учитывать метод измерения, положение телескопической рукояти и глубину с плоским дном, если она указана отдельно. Вылет на уровне земли показывает горизонтальное расстояние до режущей кромки ковша, но точка отсчёта у производителей может различаться. Высота погрузки определяет возможность поднять задний ковш над бортом или насыпью. Усилие отрыва ковша и усилие на рукояти характеризуют способность внедряться в грунт и подтягивать материал. Предельные значения достигаются при разных положениях оборудования и обычно недоступны одновременно.
Параметры погрузочного оборудования
Для переднего оборудования оценивают объём ковша, грузоподъёмность на полной высоте, опрокидывающую нагрузку, усилие подъёма, усилие запрокидывания, высоту шарнира, высоту и дальность разгрузки. При работе с плотным материалом важны усилие внедрения ковша и устойчивость машины. Для загрузки самосвала параметры разгрузки сопоставляют с высотой борта. При использовании паллетных вил допустимую массу груза определяют по данным производителя с учётом центра тяжести, высоты подъёма и горизонтального вылета.
Мощность двигателя и параметры гидросистемы
Мощность и крутящий момент двигателя влияют на движение машины, тягу и доступную мощность гидравлической системы. Производительность насоса характеризует подачу рабочей жидкости, а рабочее давление связано с усилием гидроцилиндров и активного навесного оборудования. Более мощный двигатель не гарантирует большей производительности. Результат зависит от настройки гидросистемы, размеров цилиндров, эксплуатационной массы, сцепления колёс или гусениц с грунтом, трансмиссии и кинематики рабочего оборудования.
Масса, габариты и мобильность
Эксплуатационная масса влияет на устойчивость, сцепление с грунтом и нагрузку на покрытие. Длина, ширина и высота в транспортном положении определяют возможность проезда через ворота, между зданиями и под коммуникациями. Дорожный просвет важен на неровных площадках, колёсная база и схема рулевого управления — при маневрировании. Транспортная скорость характеризует возможности самостоятельного перемещения колёсной модели, однако для перевозки на значительные расстояния, а также для гусеничной техники может потребоваться трал.
Чем экскаватор-погрузчик отличается от другой техники
Универсальность машины не означает одинаковую производительность во всех операциях. Сравнивать технику нужно по основному рабочему сценарию.
Сравнение с экскаватором и фронтальным погрузчиком
Экскаватор-погрузчик совмещает два вида оборудования, тогда как экскаватор и фронтальный погрузчик ориентированы на выполнение профильных операций.
Экскаватор-погрузчик сокращает потребность в нескольких машинах, когда на объекте чередуются разные операции. Специализированный экскаватор сопоставимого или более тяжёлого класса может обеспечивать большую производительность, устойчивость и рабочую зону при непрерывной разработке грунта. Фронтальный погрузчик лучше приспособлен к повторяющимся циклам набора, перемещения и разгрузки материала. Выбор зависит от преобладающей задачи, объёма работ и условий площадки.
Когда нужна специализированная техника
Полноразмерный экскаватор целесообразен при разработке крупных котлованов, глубоких выемок и продолжительной работе с грунтом, если его рабочие параметры соответствуют объекту. Фронтальный погрузчик выбирают для постоянной загрузки транспорта и перемещения больших объёмов материала. Экскаватор-погрузчик подходит для объектов, где землеройные, погрузочные и планировочные операции регулярно сменяют друг друга.
Как выбрать экскаватор-погрузчик
Выбор начинают с анализа рабочих условий, после чего сравнивают конструкцию, характеристики, оснащение и затраты на эксплуатацию.
Определить задачи и условия эксплуатации
Сначала устанавливают, какие операции будет выполнять машина: копание, погрузку, планировку, бурение, разрушение покрытий или перемещение паллет. Затем определяют глубину и ширину траншей, тип и состояние грунта, требуемую высоту загрузки транспорта. Также учитывают размеры площадки, состояние подъездных путей, расстояние между объектами и продолжительность рабочих смен. Эти данные позволяют исключить модели, которые не подходят по рабочей геометрии, проходимости, устойчивости или производительности.
Выбрать конструкцию и комплектацию
Тип привода выбирают по условиям движения и необходимой тяге. Полный привод повышает возможности машины на рыхлом, влажном и скользком основании, но не заменяет оценку несущей способности грунта. Размер колёс, ходовую часть и тип рулевого управления подбирают с учётом проходимости и доступного пространства. Боковое смещение стрелы удобно возле стен и ограждений, а телескопическая рукоять увеличивает глубину и вылет. После этого формируют комплект навесного оборудования и проверяют его массу, крепление и требования к гидросистеме.
Оценить обслуживание и эксплуатационные расходы
До покупки проверяют наличие сервисного центра, запчастей, расходных материалов и диагностического оборудования. При расчёте затрат учитывают расход топлива или другого энергоносителя, интервалы технического обслуживания, стоимость рабочих жидкостей и фильтров, условия гарантии и предполагаемую загрузку машины. Недоступность сервиса и длительные сроки поставки деталей увеличивают продолжительность простоев.
Пошаговый алгоритм выбора
Выбирать экскаватор-погрузчик можно по следующей последовательности:
Составить перечень планируемых операций.
Определить требуемую глубину копания, рабочий вылет, высоту разгрузки и допустимую нагрузку.
Выбрать ходовую часть, тип привода и рулевого управления.
Сформировать комплект навесного оборудования.
Сравнить характеристики нескольких моделей по одинаковым методам измерения.
Рассчитать эксплуатационные и транспортные затраты.
Проверить доступность сервиса и запчастей.
Провести осмотр и испытание машины в рабочих режимах.
Ограничения и безопасная эксплуатация
Производительность и устойчивость машины зависят от состояния площадки, допустимых нагрузок и правильной подготовки к работе.
Что ограничивает возможности техники
На работу экскаватора-погрузчика влияют несущая способность грунта, уклон площадки, размеры свободной зоны и положение машины относительно бровки траншеи или котлована. Возможности также ограничивают масса навесного оборудования, грузоподъёмность, рабочая диаграмма и допустимые нагрузки на стрелу. На слабом основании опоры могут проседать, а неправильная установка уменьшает устойчивость и повышает риск опрокидывания. При работе возле выемки учитывают состояние откоса и расстояние от колёс и опор до края.
Подготовка машины и рабочей площадки
Перед сменой проверяют гидросистему, крепления, шины или гусеницы, рабочие органы, тормоза и уровни технических жидкостей. На участке определяют расположение подземных сетей и воздушных линий, обозначают опасные зоны и исключают нахождение людей в секторе поворота стрелы. Колёсную машину устанавливают на устойчивом основании, включают стояночный тормоз, опускают передний ковш и опоры по инструкции производителя. Подъём грузов задним оборудованием допускается только в предусмотренной конфигурации, со штатной точкой крепления и с учётом рабочей диаграммы.
Заключение
Экскаватор-погрузчик подходит для объектов, где необходимо чередовать разработку грунта, погрузку материалов, обратную засыпку, планировку и вспомогательные операции. При выборе техники учитывают глубину и вылет копания, параметры переднего оборудования, конструкцию шасси, возможности гидросистемы и совместимость с навесными рабочими органами. Такой подход позволяет подобрать машину под реальные условия площадки, а не только по мощности двигателя.
