Описание

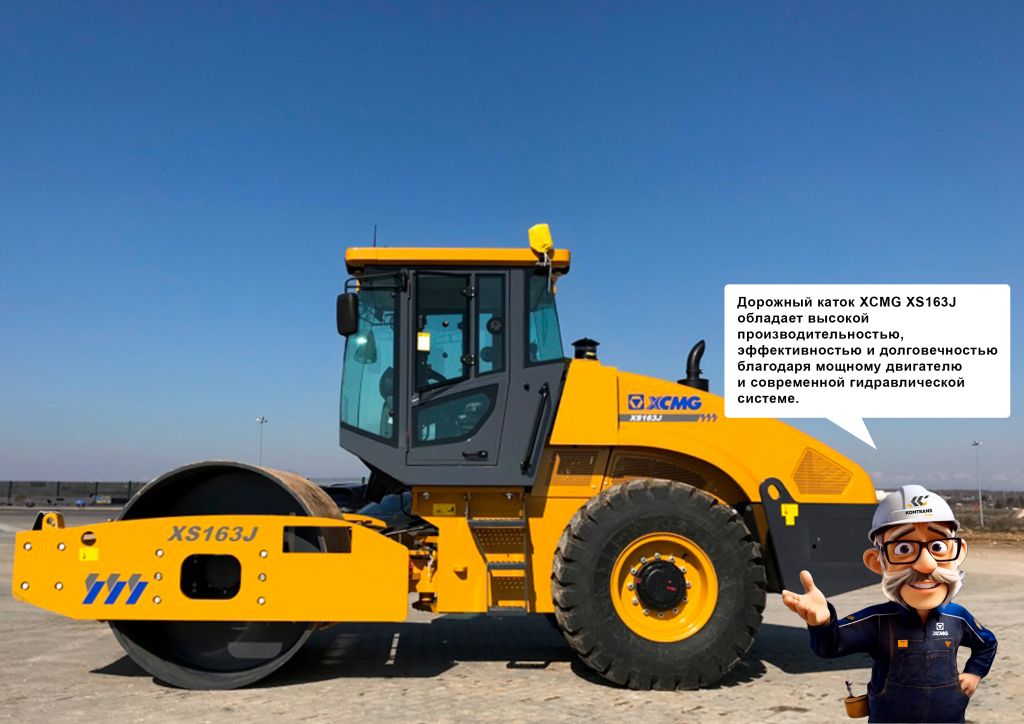

- Каток оснащен четырехцилиндровым четырехтактным низкооборотным дизельным двигателем Shangchai серии H с водяным охлаждением, турбонаддувом и непосредственным впрыском. Двигатель обладает большим запасом мощности, экономичностью и сниженным уровнем шума.
- Машина оснащена простой в эксплуатации и надежной коробкой передач Hart с синхронизатором переключения передач.
- В качестве главной муфты сцепления используется специальная муфта сухого типа для тяжелых условий эксплуатации, отличающаяся высокой надежностью и ремонтопригодностью. Сцепление установлено непосредственно на маховике двигателя, а его привод оснащен пневмоусилителем, значительно снижающим усилия оператора при эксплуатации.
- Вибрационный механизм имеет два режима работы с различной частотой и амплитудой для точного соответствия различным условиям работы. Гидравлическая система вибрации открытого типа состоит из шестеренчатого насоса и двигателя и оснащена электронной системой управления.
- Шарнирное сочленение имеет достаточный угол поворота и качания, что, совместно с полностью гидравлической рулевой системой, обеспечивает легкость и точность управления, а также высокую маневренность машины.
- Каток оснащен двумя независимыми системами торможения — парковочной и аварийной, что обеспечивает безопасную и надежную эксплуатацию. Привод тормозной системы также оснащен пневмоусилителем, значительно снижающим усилия оператора при эксплуатации.
- Благодаря современному дизайну машины и просторной кабине с большой площадью остекления, достигается отличный обзор с рабочего места оператора. Кабина имеет сертифицированную встроенную структуру ROPS для защиты от опрокидывания, а также может быть легко демонтирована для удобства транспортировки катка.
Характеристики:
Общий вес, кг: 16100
Вес в барабан, кг: 7700
Габариты (ДхШхВ), мм: 6150х2300х3200
Линейная статическая нагрузка, N/cm: 362
Скорость передачи (км/ч):
передача I: 2.3
передача II: 4.5
передача III: 9.4
Теоретическим уклоном, %: 30
Мин. радиус поворота, мм: 6500
Угол поворота, °: ±33°
Колеблющийся угол(°): ±11°
Частотных вибраций, Грц: 28
Номинальная амплитуда(Высокая/Низкая)(мм): 1.9/0.95
Центробежная сила (Высокая/Низкая) амплитуды (kN): 290/145
Ширина уплотнения, мм: 2130
Двигатель: SHANGCHAI, SC8D156.2G2B1
Система охлаждения двигателя: С водяным охлаждением
Номинальная мощность, кВт: 115
Номинальный расход масла: 223
Гидравлический бак, л: 170
Емкость топливного бака, л: 240
Комплектация: XCMG механическая КПП, XCMG мост, двухчастотная вибрационная система, гидросистема открытого типа, съемная кабина с кондиционером.
